工程概况

凯迩必机械工业(镇江)有限公司，为保持工作环境和周边环境，提高企业管理形象，准备CNC加工中心尾气油雾废气作净化处理，并要求达标排放。

产生油烟废气委托我司进行设计、制作生产、现场安装、人员培训及售后服务，废气成分主要漆雾颗粒物等有机废气;综合贵司生产线资料参数结合现场情况，先规划设计喷涂废气处理系统一套，设计如下,敬请参考!

二、设计依据

《大气污染物综合排放标准》GB16297-1996;

2《中华人民共和国环境保护法》;

《工业性企业挥发性有机物排放标准》(DB12/524-2014);3

《中华人民共和国大气污染防治法》;

。《环境空气质量标准》(GB3096-1996)中的二级标准;

6《采暖通风与空气调节设计规范》GB50019-2003;

《环境污染事故应急预案编制技术指南》(征求意见稿);

8《建筑设计防火规范》GB50016-2006;

《工业企业设计卫生标准》(TJ36-79):

《工业企业厂界噪声标准》10(GB12348-1990);

11《三废治理设计手册(废气卷)》;

12 相关环境保护法律、法规和规章;

三、设计原则

设计原则

确保处理系统不影响工厂的正常运行;

2工艺成熟、设备先进，运行稳定可靠;

3管理、运行、维护方便，自动化程度高，避免二次污染;

A尽可能做到投资少，处理成本低;

处理系统因地制宜，合理布局、平面布置紧凑;5

设计方案严格执行或参照国家的规定和规范，废气处理后确保达标排放

四、工程范围

1、废气设计范围自产线线排气口+废气处理主体设备+及两者间的管道连接+电气控制部分.主要包括废气治理范围内工艺设计、管道工

程、设备制造、设备平台搭建、控制系统安装、安装工程、电气工程及系统调试验收。具体的设计内容如下:

(1).在业主指定区域内作废气处理的总体规划;

废气处理工艺选择;

本项目所采用的废气处理设备的选型、原理、技术参数:

废气处理系统的管道、通风、净化、电气、自控等设计;对废气处理设备的计算和设计，包括主体设备以及附属设施

进行整个工程的投资估算和运行费用的核算。

注:未在规划收集到的其他无组织排放的废气不在本设计范围内。

2、供货范围:提供成套处理设备，包括如下:

--处理设备主体;

--电气系统;

--仪表和控制系统;

--区间连接风管;

--附件、(紧固件、支撑件、备品备件等);

--发送运输

3、安装范围:废气处理成套设备安装。

4、调试、检验及试运行:调试包括处理系统的设备单机调试及系统功能调系统调试完毕配合业主做好效果检验。

五、废气情况及排放标准

1系统参数

1.1处理风量

根据产线资料及检测数据，每台加工中心排气量为2000m3/h，总共43台设备，排放总量为2000*43=86000m3/h,依现场情况判断抽风量增加至100000m3/h，设计两套废气系统，每套处理风量为50000m3/h。

1.2风压评估

依据工艺废气排风机风压需克服管道+净化装置+回风系统，系统所需压损评估: 管道500Pa,净化装置1000Pa，回风300Pa，故风机取1800Pa

1.3设备场地

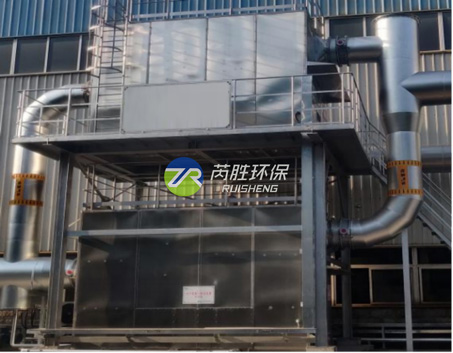

依据现场情况，净化系统放置于车间外侧，焊制钢结构平台，高度3m，净化系统放置于平台上面，系统净化后送至车间。

废气类型:

产生油烟尾气，含颗粒物、非甲烷总烃。治理标准

2

1)《大气污染物综合排放标准》(GB16297-1996)二级标准;《工业性企业挥发性有机物排放标准》(DB12/524-2014);《环境空气质量标准》(GB3096-1996);

《恶臭污染物排放标准》(GB14554-93)

《工作场所有害因素职业接触限值》(GBZ2-2002)

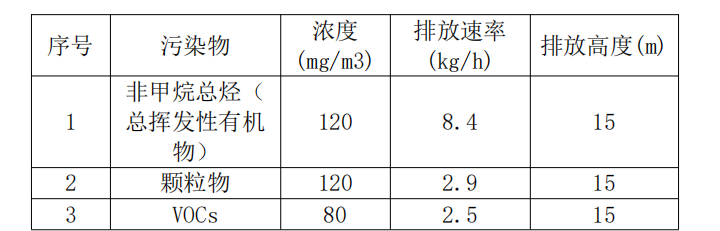

1 相关污染物排放标准详见表

六、废气处理工艺及说明

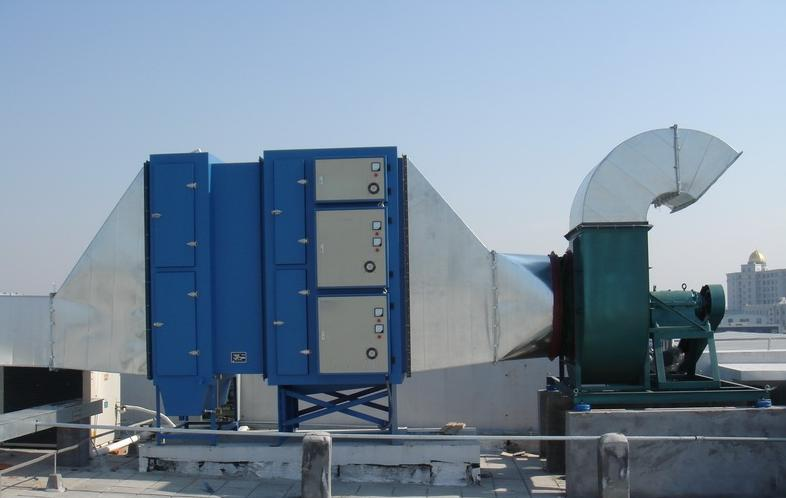

1、油雾废气净化技术优势

(1).采用达到国际先进水平的低温等离子体专利净化技术，确保油雾废气净化机的净化率在90%以上;

(2).油雾废气净化机具有独特的油雾降解功能，清洗周期长，大大降低维

护成本。(3):强化型工业油雾废气净化机，在低温等离子体净化技术的基础上，可加装隆温防火水喷淋装置或加拿大引进的催化氧化祛除味装置，对祛除油雾中的异味有非常显著的效果。

2、油雾废气净化机机理:

采用微脉冲等离子电源，使净化机中的电场产生电晕放电，这种放电产生于两个电极之间，并在脉冲高压电作用下对空气放电，从而产生等离子体

将空气激活。存在于等离子体内的(0H-、02-、H+、03)，直接打开各种气体分子之间的分子键，使有害气体分解为最简单的分子，从而对甲醛、二甲苯、二氧化硫、氨氮氧化物等有害气体和异味产生降解和氧化,最终产物为二氧化碳及水，对人体绝对无害。由于等离子电源采用直流迭加脉冲的新技术，使净化机中的油雾微粒瞬间凝并成大颗粒油滴，而被收集在集油板上，并在等离子体的轰击下被沉降到集油槽内。与此同时，等离子体中的高能活性自由基对没形成大油滴的油量微粒、有机物质和异味进行降解处理，从而保证了净化机高净化率和长清洗周期。

3、油雾废气净化机工艺流程
